Nos équipements / Bras hydrauliques et caissons
Dalby · AJK
Un seul bras,
autant de métiers.
Avec un seul bras, le camion change de travail sans changer de châssis, du véhicule léger au 38 tonnes de PTAC.
Ce qui décide
Le porteur d’abord,
le catalogue ensuite
- 01Le porteurDu véhicule léger de 2 t de PTAC aux bras industriels capables de lever jusqu’à 30 t, la gamme couvre des usages très différents.
- 02La potenceArticulée, coulissante ou variable : le choix dépend du porteur et du travail à réaliser. Laumonier ne choisit pas votre équipement sur une page de catalogue, mais sur votre configuration réelle.
- 03Le montageLaumonier réalise le faux-châssis, l’hydraulique et l’électricité, puis met l’équipement en service et l’entretient.
Le constructeur
Dalby, la plus large
gamme du marché
Dalby développe, fabrique et assemble la plus large gamme de bras hydrauliques du marché, et réalise en France les principales étapes de fabrication, de la chaudronnerie aux vérins, du traitement de surface à l’assemblage.
Dalby allège le bras pour préserver la charge utile du véhicule. La conception renforce la stabilité au bennage et concentre les pièces moulées aux endroits soumis aux plus fortes contraintes. Elle facilite l’entretien courant et limite le temps d’immobilisation.
Cycle automatique de dépose et de reprise, radiocommande, verrouillage avant, alimentation hydraulique arrière, rouleau anti-cabrage, vitesse rapide. Accessoires : barre anti-encastrement extensible, panier porte-bâche, coffre à outils, ailes aluminium, systèmes de bâchage.
Le faux-châssis, l’hydraulique et l’électricité nécessaires au montage, les protections et la peinture au coloris demandé. Nous essayons le véhicule avant sa livraison, puis nous assurons son entretien dans nos ateliers.
Les bras de levage
Une gamme
pour chaque porteur
La potence commande le geste : coulissante pour reprendre loin, articulée pour travailler court, variable pour s’adapter aux deux.
| Modèle | Type de potence | Porteur | Capacité de levage |
|---|---|---|---|

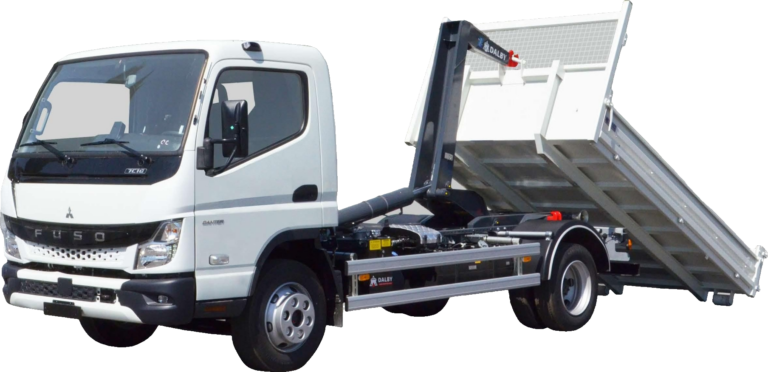

| MINOX BRX | articulée | PTAC 2 à 7,5 t | 1 à 7 t |
| MINOX MCX | coulissante | PTAC 3,5 à 7,5 t | 3 à 7 t |
| MPX | coulissante | véhicule moyen tonnage | selon configuration |
| XHM2 | articulée | véhicule industriel | 10 à 30 t |

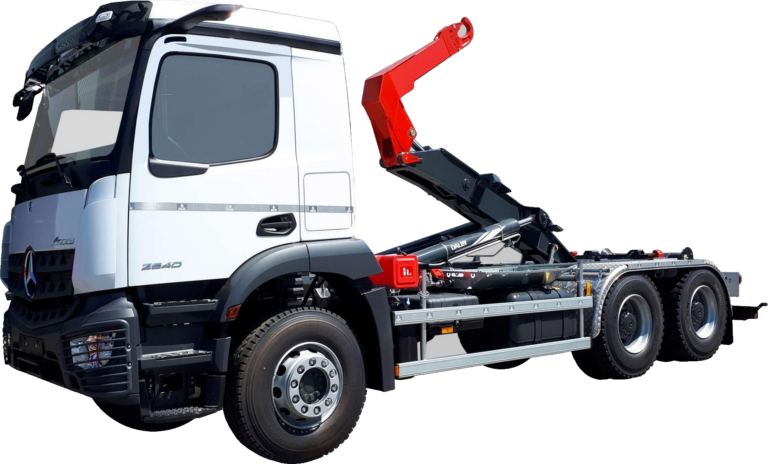

| XHM2 PV | variable | véhicule industriel | 20 t (XHM2PV.20) |

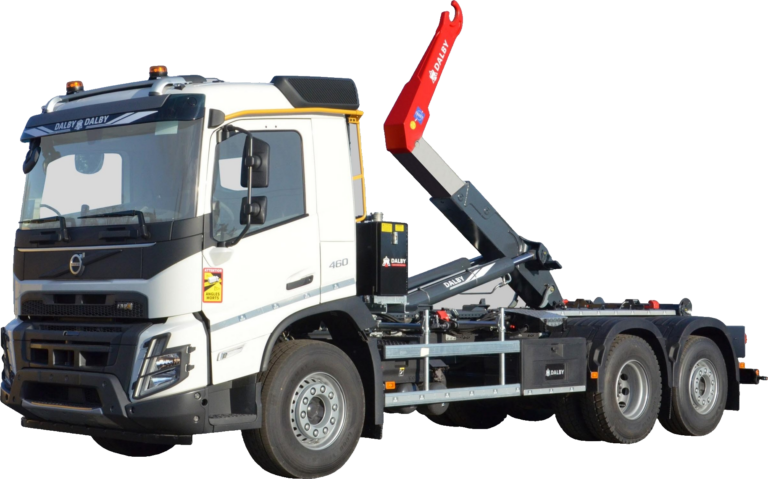

| XHM3 | coulissante | véhicule industriel | 10 à 30 t |

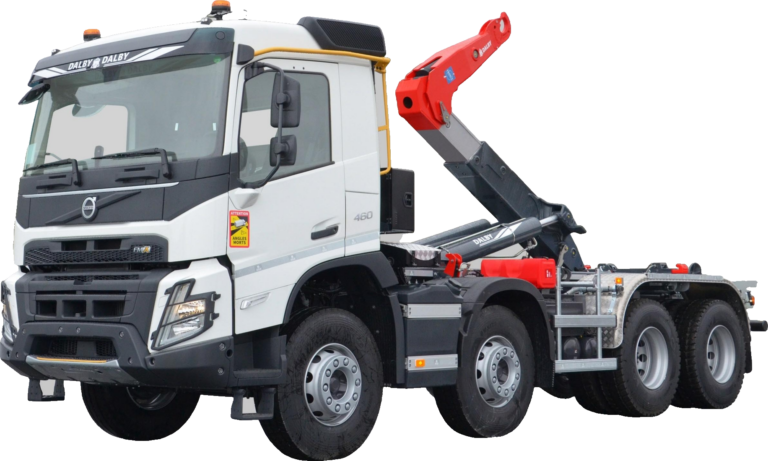

| XHM3 PA | coulissante et articulée | véhicule industriel | 25 t (XHM3.25PA) |
Données constructeur, dalby.fr. Longueurs de carrosserie 2,40 à 4,50 m sur MINOX BRX et MCX ; voie 850 / 1 060 mm selon configuration sur MINOX BRX. Dimensionnement selon porteur et configuration : consultez Laumonier.
Hors gamme
Vous ne trouvez pas
votre caisson ?
Laumonier fabrique également ses propres caissons et bennes amovibles à Châteaudun, sous la marque CIL. Le bureau d’études adapte l’équipement aux contraintes réelles du véhicule, et nos ateliers l’intègrent à votre châssis. Un caisson hors gamme ne nous arrête pas : c’est précisément notre métier.
Les caissons
Une gamme
pour chaque métier

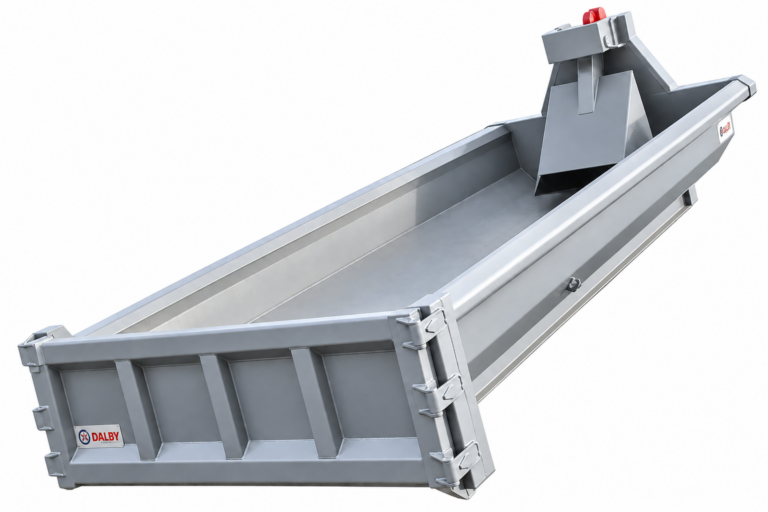

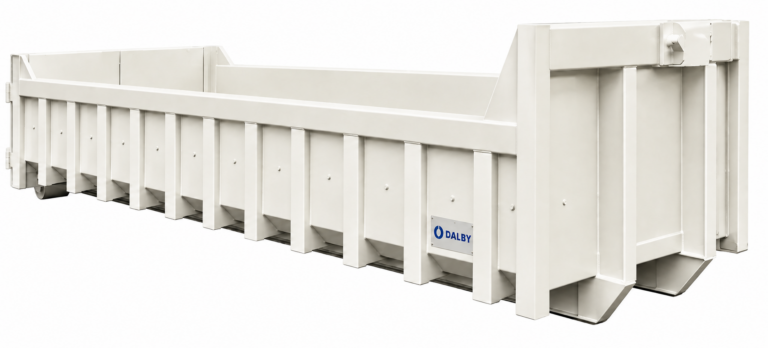

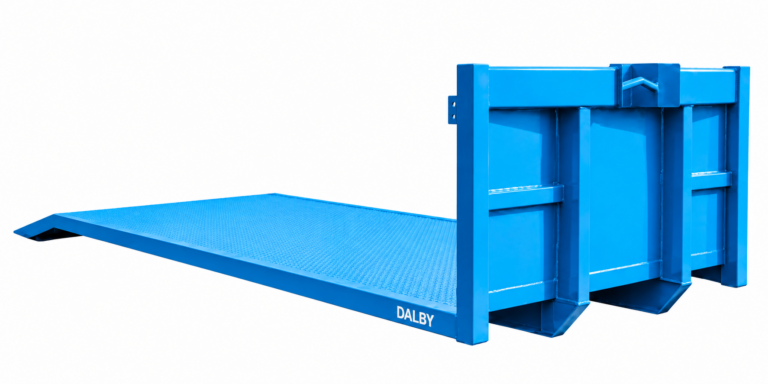

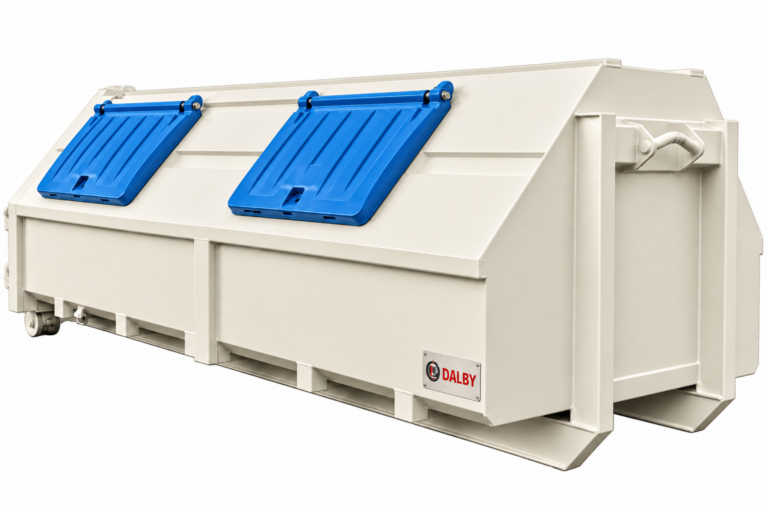

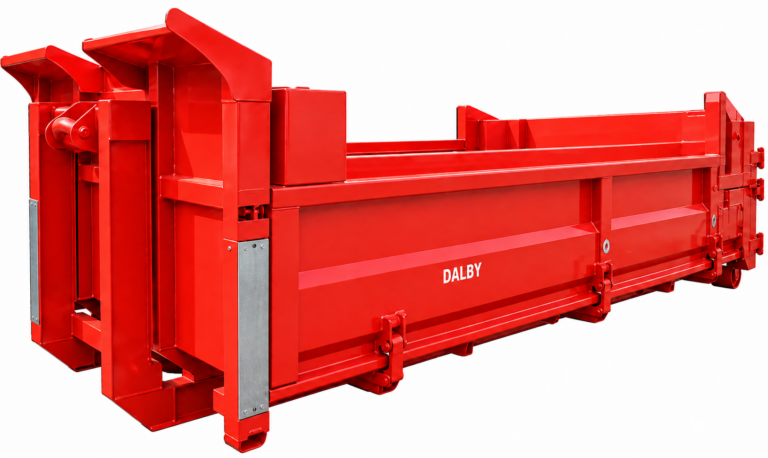

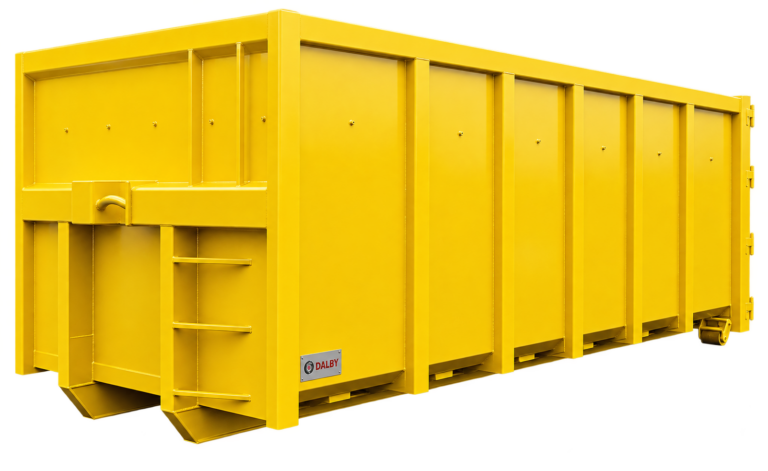

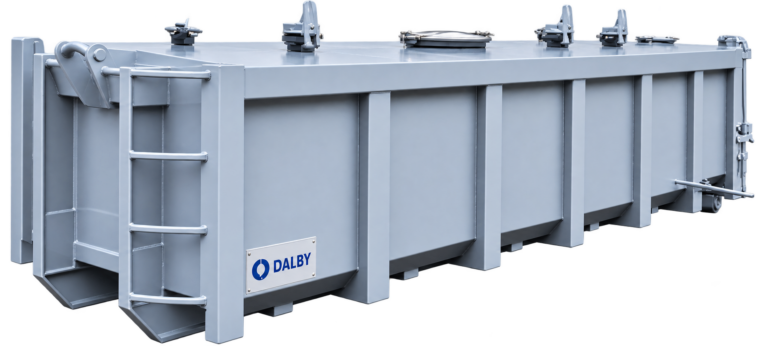

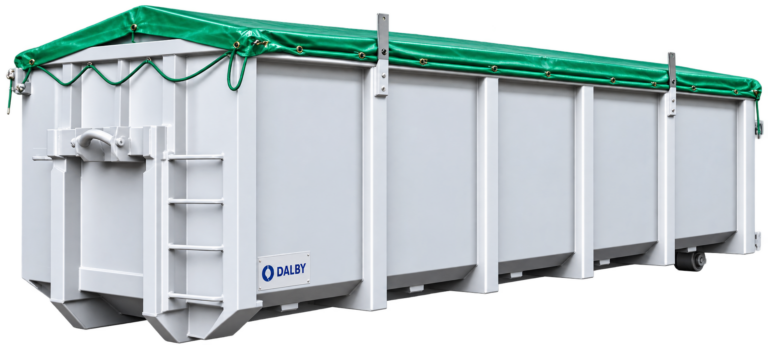

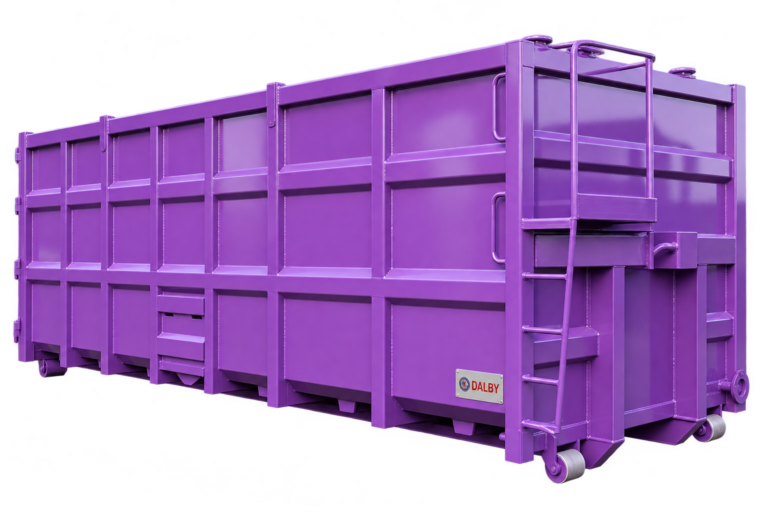

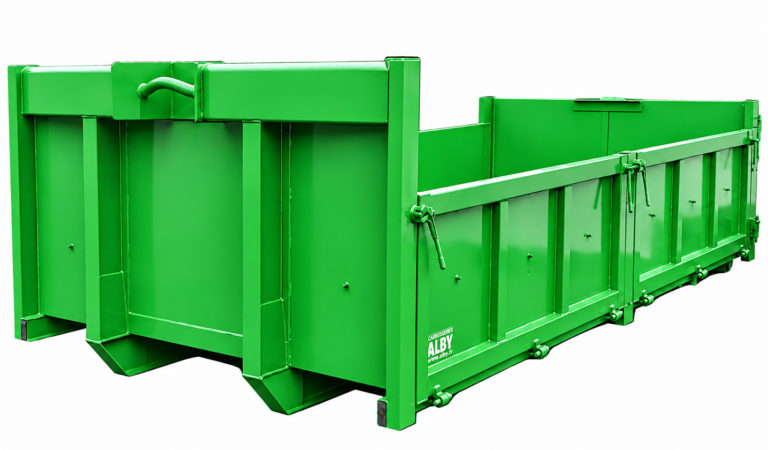

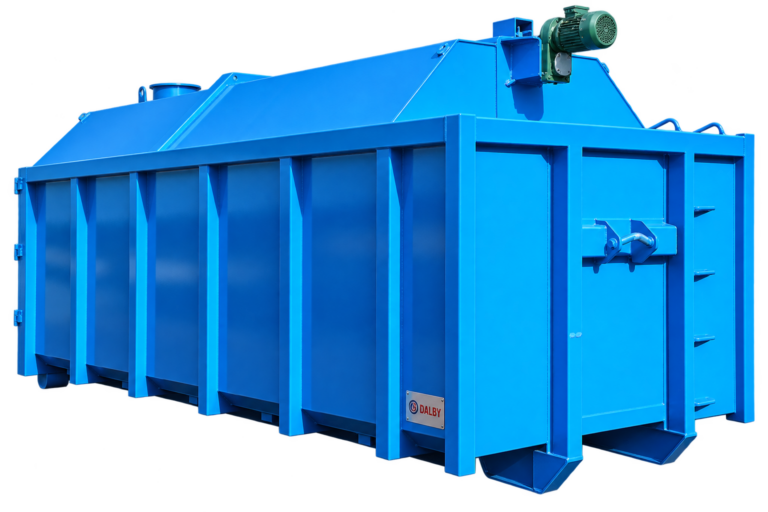

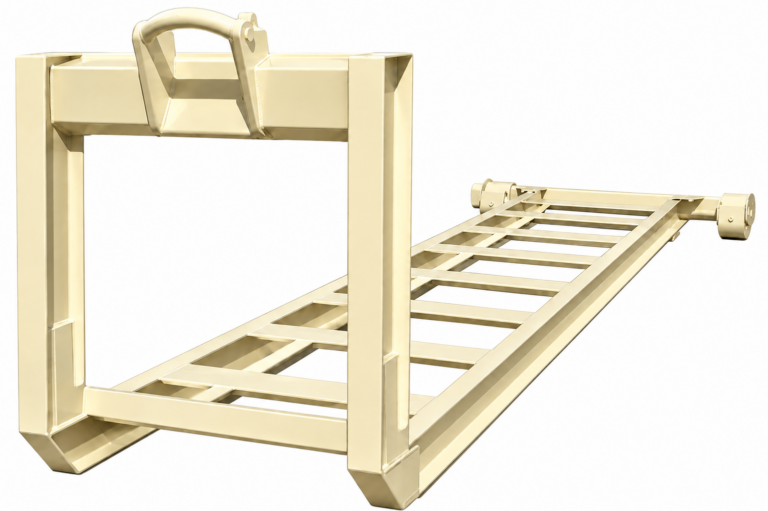

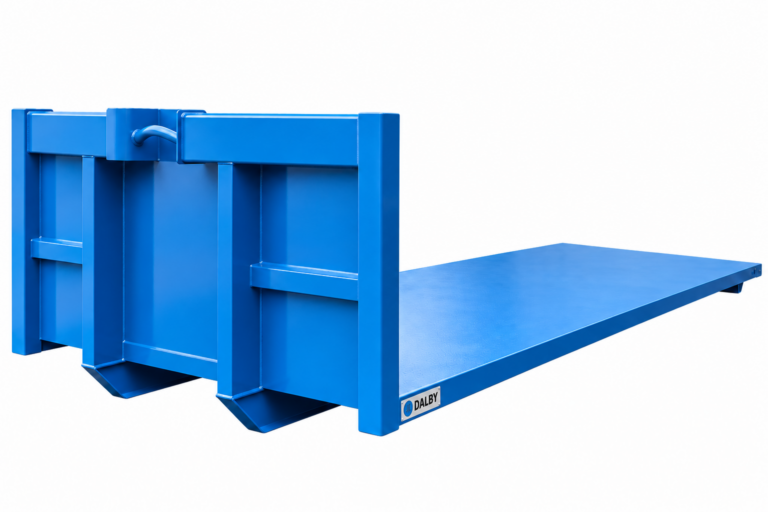

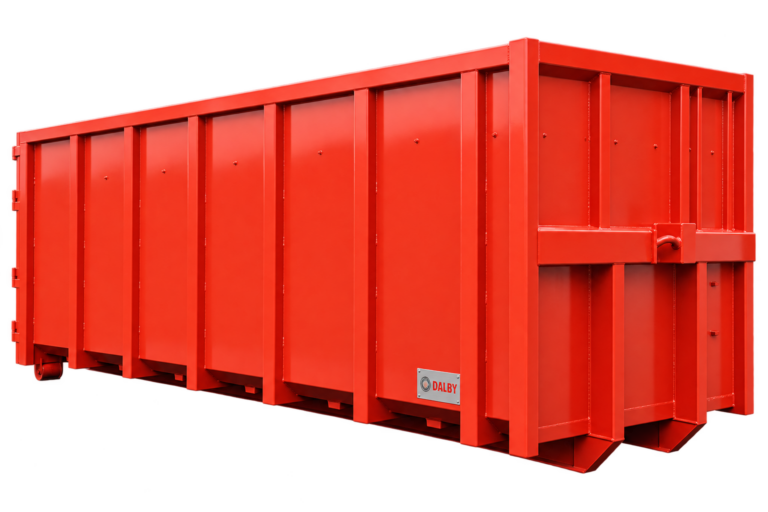

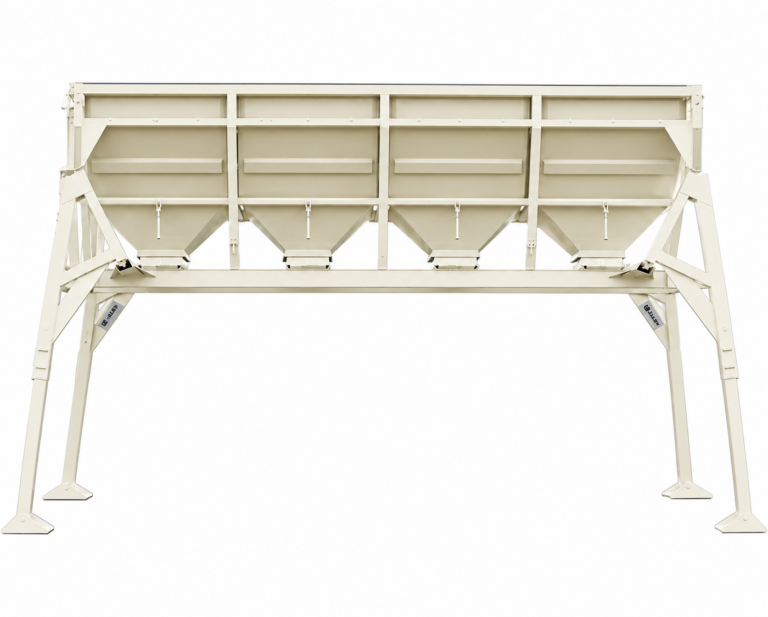

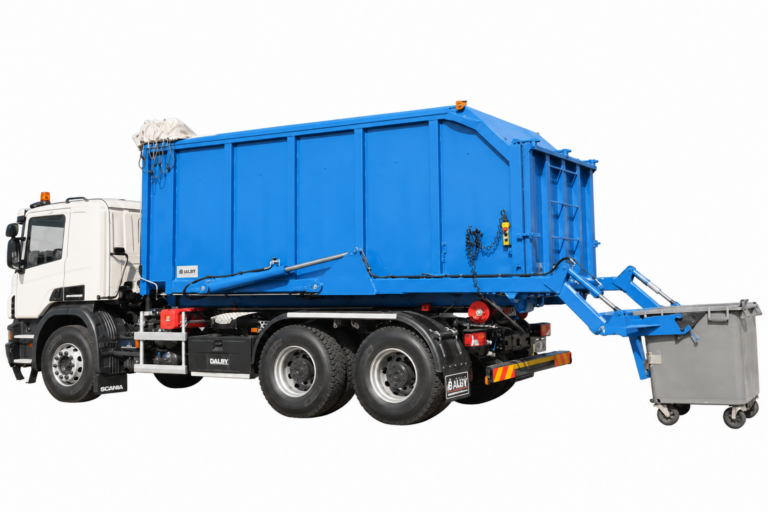

Le caisson s’adapte au véhicule, à la charge et au métier : les bennes et berces d’abord, puis les caissons de collecte et de valorisation, enfin les ridelles et les plateaux. Les configurations présentées répondent à la norme NF R17-108 (2019).
AJK
Manutention de caissons
et compaction
AJK développe et fabrique en Belgique des équipements dédiés à la manutention de caissons et à la compaction des déchets. Laumonier apprécie particulièrement trois familles : les multibennes à chaînes, les compacteurs et les bras hydrauliques surbaissés.

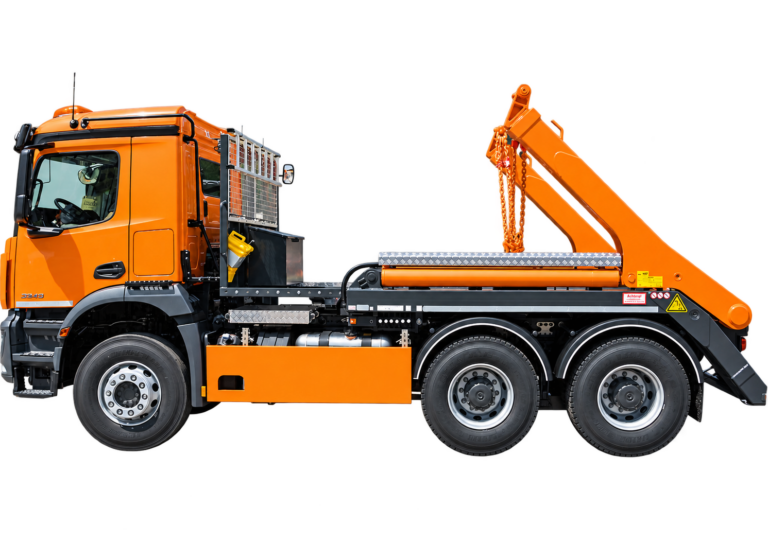

Les multibennes
Charger là où
l’espace compte
Le portique à chaînes prend, dépose et bascule les bennes avec un déplacement horizontal maîtrisé et une excellente stabilité. Une solution adaptée aux tournées intensives, aux chantiers encombrés, aux centres de recyclage et aux interventions urbaines.
La gamme SLK se décline en bras fixes ou télescopiques, de 12 à 18 t, pour adapter l’équipement au porteur, aux bennes utilisées et aux contraintes d’exploitation.
| Modèle | Longueur L | Hauteur O | Poids bras fixes | Poids télescopiques |
|---|---|---|---|---|
| AJK SLK12 | 3 612 mm | 320 mm | 2 800 kg | 3 100 kg |
| AJK SLK14 | 3 612 mm | 320 mm | 2 800 kg | 3 100 kg |
| AJK SLK16 | 3 612 mm | 320 mm | 2 900 kg | 3 200 kg |
| AJK SLK18 | 4 112 mm | 320 mm | 3 450 kg | 3 650 kg |
Données constructeur, brochure AJK « Bras hydrauliques — France », janvier 2026. Pompe 80 l, moteur 1 200 tr/min, PTO i = 1,0. AJK se réserve le droit de modifier son matériel sans préavis.
Des équipements conçus pour travailler intensivement, avec une attention portée au rapport poids/résistance, à la stabilité et à la simplicité d’exploitation. Le constructeur emploie des aciers spécifiques jusqu’à quatre fois supérieurs en résistance à un acier standard.
Compacter les déchets là où ils sont produits augmente la quantité transportée à chaque rotation. Le monobloc réunit la presse et le conteneur dans un même ensemble mobile ; le poste fixe reste sur le site, seul le caisson est enlevé. Jusqu’à 340 kN de force de compaction.
Quand chaque centimètre compte : leur architecture réduit la hauteur de chargement et abaisse le centre de gravité. De 8 à 24 tonnes selon les configurations, Laumonier sélectionne le système à partir du porteur, des caissons et de la hauteur disponible.
| Modèle | Moteur | Force de compaction | Durée de cycle | Volume par cycle | Volume par heure |
|---|---|---|---|---|---|
| AJK N | 5,5 kW | 34 t = 340 kN | 45 s | 1,75 m³ | 140 m³ |
| AJK L | 5,5 kW | 34 t = 340 kN | 58 s | 2,47 m³ | 153 m³ |
| AJK F | 5,5 kW | 25 t = 250 kN | 32 s | 1,72 m³ | 194 m³ |
| AJK 220 | 5,5 kW | 34 t = 340 kN | 50 s | 2,33 m³ | 168 m³ |
| AJK 150 | 11 kW | 30 t = 300 kN | 31 s | 1,50 m³ | 174 m³ |
| AJK 250 | 11 kW | 30 t = 300 kN | 40 s | 2,50 m³ | 225 m³ |
| AJK 300 | 11 kW | 30 t = 300 kN | 49 s | 3,00 m³ | 230 m³ |
Données constructeur, brochure AJK « Compacteurs à déchets », mars 2025. Gamme complète : monoblocs N, L, W, E et F ; postes fixes 150, 200, 220, 222, 250 et 300 ; basculeurs de bacs mobiles et fixes. AJK se réserve le droit de modifier son matériel sans préavis.
Quel porteur,
quels caissons ?
Donnez-nous le véhicule, les caissons à manipuler et le travail à faire. Laumonier détermine la configuration, l’intègre et vous livre un véhicule prêt à travailler.
